Lite färg och motorer

April 14, 2016 17:39

Karossen printades i naturell färg så fick ett lager svart plastfärg för syns skull.

Första tanken är att hjulen är STORA mot den lilla karossen..

Skalan 1:2 gör att jag inte kan köra Liam standard motor så lyckades jag faktiskt precis klämma in två hobby motorer från min första klippare. dessa är typ i samma rpm värde men funderar på om skalan borde varvas ner 1:2 med för få en rimligare gång.

nästa steg blir att pressa in batteri och arduino, känns trångt!

Mini Liam

April 12, 2016 14:54

Om man du letar på oneshape efter Liam hittar du en klippare av Jonas F som heter Liam6 som är designad för 3D printas.

Eftersom jag är sugen på testa men inte är redo för en ny utomhus klippare skalade jag den 1:2 och printade alla delar för karossen.

Botten plattan består av två delar som skarvas med överlapp i mitten

Jag måste säga att jag påminns om en gammal porsche 911?

på undersidan kan man se glappet som är tänkt att ta upp spelet i gummi upphängningen och därmed fungerar som total "bumper".

Pendant CNC

February 05, 2016 13:04

Köpte för länge sedan en MPG / pendant till min cnc-fräs tyvärr han jag bygga en ny innan den kom och den gick inte ansluta på den nya fräsen så den blev liggandes.

Min modell heter " Manual Pulse Generator LJ001-25-12-4"

Nu kom den upp till skrivbordet och jag försöker komma på en lösning för docka den till Mach3 utan köpa en massa dyra tillbehör. Det är bara 14 sladdar med färgmarkering så inte omöjlig att knäcka utan instruktoinsbok, så jag öppnade och mätte upp följande:

Rotor/decoder

  • VCC = Röd
  • 0V  = Svart
  • B = Vit
  • A = gul

dvs det kommer pulser på vit och gul i den riktning man snurrar ratten.

Utväxling

  • X1 = grön/svart
  • X10 = Lila / Svart
  • X100 = Trans / Svart
  • COM = mörklila

AXEL

  • X = brun
  • Y = Organge
  • Z = ljusblå
  • A = blå

Diod

  • +L = trans
  • -L = ljuslila

Så hur får man in all denna information i datorn och Mach3? en vanlig prallelport klarar max 4-5 ingångar så det är kört...

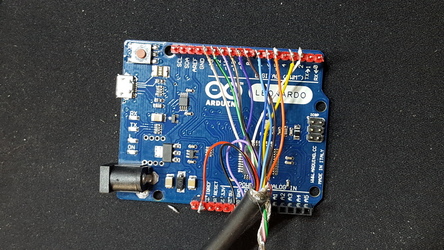

Min lösning Arduino Leonardo, den har interrupt på samtliga pinnar och kan emulera ett tangentbord.

#include <Encoder.h>
#include <Keyboard.h>

dessa två includerar en decoder för pulshjulet och en emulator av tangentbord,

Testkoden för den som råkar ha samma prylar? Download inte komplett utan råkod för dekod och skicka lite info.

genom att skicka tangentbords kommando lurar jag Mach3 att jag trycker pil upp/ner osv, fungerar till 99%

Sätta Arduinon i sömn läge

January 26, 2016 10:06

Såg en film om Arduino och batteri, hur får man den att somna och vakna igen...

insidan av konkurenterna

November 19, 2015 20:20

Fick tag på ett kasserat batteri till en Worx med för nyfikenhet så slaktade jag och tog lite bilder.

28V 2.6Ah Lithium Ion

Svårt att läsa men dom anväder sig av kvalitetceller från Sony.

Går inte tyda några kretsar så gav inte så mycket info
